HBX-DX
Датчик сухости пара HBX-DX (системы DX)
HBX-DX – это новая, революционная, запатентованная технология датчика, и таким образом, первый в мире датчик, способный измерять взаимосвязь между паром и жидкостью в системе охлаждения.
Датчик измеряет степень сухости «X» газа в газовых трубах и преобразует измеренное значение в аналоговый сигнал 4–20 мА, соответствующий «X». HBX-DX измеряет сухость газа в диапазоне X = 0,85 ... 1,05.
Датчик доступен в двух вариантах: «стержневой» для установки в колено трубы и «поточный» для установки во всасывающий трубопровод путем сварки.
Датчик обеспечивает высокую точность измерения и выдает данные по качеству газа в режиме реального времени, что делает его пригодным для использования в большинстве испарителей (пластинчатых, трубных и воздушных испарителей).
|

|
Микропроцессор датчика также выполняет функции контроллера, позволяя осуществлять непосредственное управление клапаном с модулирующим приводом, устраняя необходимость в использовании внешнего контроллера или ПЛК.
Контроллер может быть настроен с учетом всех параметров, необходимых для регулирования клапана с модулирующим приводом или клапана с шаговым двигателем. Датчик поставляется с кабелем для непосредственного питания и управления клапаном с электроприводом или в конфигурации с отправкой сигнала на внешний контроллер/ПЛК.
Датчик не обеспечивает измерения фактического перегрева, но при правильной установке и проектировании системы перегрев можно уменьшить или устранить, что приведет к существенной экономии энергии.
Для корректной работы датчика сухости пара очень важно правильно его установить. Опыт показывает, что приварка в трубных отводах осложнена. Поэтому мы подготовили новое решение с интеграцией в корпуса сетчатых фильтров, установленных на линии всасывания. Принцип действия этого датчика такой же, как у поточного датчика, но преимущество заключается в том, что крышку фильтра и элемент датчика при необходимости можно снять и почистить. Установка датчиков HBX в сетчатых фильтрах / корпусах фильтров.
| Особенности датчика |
Применение |
Чертежи |
Технические данные |
Код заказа |
Скачать |
- Датчик сухости пара позволяет использовать аммиачную технологию DX с минимальным «перегревом».
- Сухой всасывающий трубопровод из морозильной камеры минимизирует потери давления в трубах и обеспечивает повышенную гибкость установки трубопроводов.
- После установки датчика сухости пара и построения системы на основе технологии DX требуется в 30–50 раз меньше хладагента (аммиачные системы).
- Измеряет сухость пара в холодильных системах – измеряет соотношение между газом и жидкостью.
|
 |
Схема подкючения

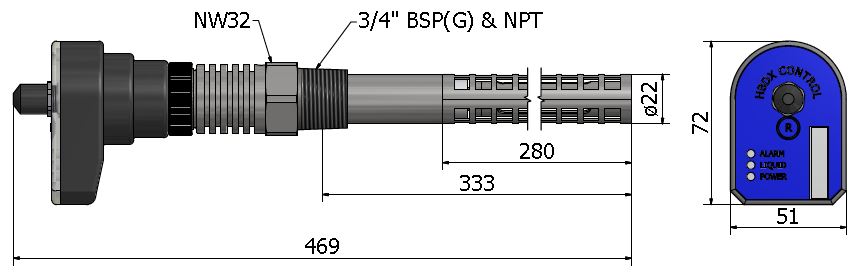

Чертеж
|
| Электропитание |
| Напряжение |
24 пер. тока/пост. тока + 10% |
| Макс. возможное сопротивление |
500 Ом |
| Разъем |
DIN 43650 – 4 контакта |
| Выходной сигнал |
| Аналоговый выход |
4-20 мА |
| Условия окружающей среды |
| Температура окружающей среды |
-30...+50 °C |
| Температура хладагента |
-60...+80 °C |
| Макс. давление |
100 бар |
| Класс защиты |
IP65 |
| Вибрации |
IEC 68-2-6 (4g) |
| Механические характеристики |
| Резьбовые соединения |
3/4” NPT и 1" BSP |
| Применяемые материалы – механические части |
AISI 304 / PTFE |
| Применяемые материалы – электронной части |
Алюминий с покрытием |
| Тип корпуса |
Передняя панель |
| Сертификаты |
| Электромагнитное излучение (ЭМИ) |
EN 61000-2 |
| Индикация |
| Светодиодная индикация |
Красный |
| Конфигурации |
| Конфигурация |
С приложением для ПК |
|
| Тип |
Длина датчика |
Тип резьбы |
Тип клапана |
Соединительный кабель к клапану |
Код заказа |
| Стержневой |
190 мм |
3/4" NPT |
Модулирующий |
Нет |
HBX-DX-R-2-2 |
| Стержневой |
190 мм |
3/4" BSPP |
Модулирующий |
Нет |
HBX-DX-R-2-6 |
| Стержневой |
300 мм |
3/4" NPT |
Модулирующий |
Нет |
HBX-DX-R-3-2 |
| Стержневой |
300 мм |
3/4" BSPP |
Модулирующий |
Нет |
HBX-DX-R-3-6 |
| Стержневой |
300 мм |
1" BSPP |
Модулирующий |
Нет |
HBX-DX-R-3-8 |
| Стержневой |
300 мм |
1" NPT |
Модулирующий |
Нет |
HBX-DX-R-3-9 |
| Поточный |
|
1" DN25 |
Модулирующий |
Нет |
HBX-DX-IN-DN25 |
| Поточный |
|
1 1/2" DN40 |
Модулирующий |
Нет |
HBX-DX-IN-DN40 |
| Поточный |
|
2" DN50 |
Модулирующий |
Нет |
HBX-DX-IN-DN50 |
| Электронная часть для HBX-DX |
Модулирующий |
Нет |
HBX-DX-EL |
| Стержневой |
190 мм |
3/4" NPT |
Модулирующий |
Да |
HBX-DX/C-R-2-2 |
| Стержневой |
190 мм |
3/4" BSPP |
Модулирующий |
Да |
HBX-DX/C-R-2-6 |
| Стержневой |
300 мм |
3/4" NPT |
Модулирующий |
Да |
HBX-DX/C-R-3-2 |
| Стержневой |
300 мм |
3/4" BSPP |
Модулирующий |
Да |
HBX-DX/C-R-3-6 |
| Стержневой |
300 мм |
1" BSPP |
Модулирующий |
Да |
HBX-DX/C-R-3-8 |
| Стержневой |
300 мм |
1" NPT |
Модулирующий |
Да |
HBX-DX/C-R-3-9 |
| Поточный |
|
1" DN25 |
Модулирующий |
Да |
HBX-DX/C-IN-DN25 |
| Поточный |
|
1 1/2" DN40 |
Модулирующий |
Да |
HBX-DX/C-IN-DN40 |
| Поточный |
|
2" DN50 |
Модулирующий |
Да |
HBX-DX/C-IN-DN50 |
| Электронная часть для HBX-DX/C |
Модулирующий |
Да |
HBX-DX/C-EL |
| Стержневой |
190 мм |
3/4" NP |
Модулирующий |
Да |
HBX-DX/C-R-2-2-MK2 |
| Стержневой |
190 мм |
3/4" BSPP |
Модулирующий |
Да |
HBX-DX/C-R-2-6-MK2 |
| Стержневой |
300 мм |
3/4" NP |
Модулирующий |
Да |
HBX-DX/C-R-3-2-MK2 |
| Стержневой |
300 мм |
3/4" BSPP |
Модулирующий |
Да |
HBX-DX/C-R-3-6-MK2 |
| Стержневой |
300 мм |
1" BSPP |
Модулирующий |
Да |
HBX-DX/C-R-3-8-MK2 |
| Стержневой |
300 мм |
1" NPT |
Модулирующий |
Да |
HBX-DX/C-R-3-9-MK2 |
| Электронная часть для HBX-DX/C-MK2 |
Модулирующий |
Да |
HBX-DX/C-EL-MK2 |
| Стержневой |
190 мм |
3/4" NPT |
Шаговый |
Да |
HBX-DX/S-R-2-2 |
| Стержневой |
190 мм |
3/4" BSPP |
Шаговый |
Да |
HBX-DX/S-R-2-6 |
| Стержневой |
300 мм |
3/4" NPT |
Шаговый |
Да |
HBX-DX/S-R-3-2 |
| Стержневой |
300 мм |
3/4" BSPP |
Шаговый |
Да |
HBX-DX/S-R-3-6 |
| Стержневой |
300 мм |
1" BSPP |
Шаговый |
Да |
HBX-DX/S-R-3-8 |
| Стержневой |
300 мм |
1" NPT |
Шаговый |
Да |
HBX-DX/S-R-3-9 |
| Поточный |
|
1" DN25 |
Шаговый |
Да |
HBX-DX/S-IN-DN25 |
| Поточный |
|
1 1/2" DN40 |
Шаговый |
Да |
HBX-DX/S-IN-DN40 |
| Поточный |
|
2" DN50 |
Шаговый |
Да |
HBX-DX/S-IN-DN50 |
| Электронная часть для HBX-DX/S |
Шаговый |
Да |
Шаговый |
| Стержневой |
190 мм |
3/4" NPT |
ШИМ |
Нет |
HBX-DX-R-2-2/PWM |
| Стержневой |
190 мм |
3/4" BSPP |
ШИМ |
Нет |
HBX-DX-R-2-6/PWM |
| Стержневой |
300 мм |
3/4" NPT |
ШИМ |
Нет |
HBX-DX-R-3-2/PWM |
| Стержневой |
300 мм |
3/4" BSPP |
ШИМ |
Нет |
HBX-DX-R-3-6/PWM |
| Стержневой |
300 мм |
1" BSPP |
ШИМ |
Нет |
HBX-DX-R-3-8/PWM |
| Стержневой |
300 мм |
1" NPT |
ШИМ |
Нет |
HBX-DX-R-3-9/PWM |
| Электронная часть для HBX-DX/PWM |
ШИМ |
Нет |
ШИМ |
| Стержневой |
190 мм |
3/4" NPT |
ШИМ |
Да |
HBX-DX/C-R-2-2/PWM |
| Стержневой |
190 мм |
3/4" BSPP |
ШИМ |
Да |
HBX-DX/C-R-2-6/PWM |
| Стержневой |
300 мм |
3/4" NPT |
ШИМ |
Да |
HBX-DX/C-R-3-2/PWM |
| Стержневой |
300 мм |
3/4" BSPP |
ШИМ |
Да |
HBX-DX/C-R-3-6/PWM |
| Стержневой |
300 мм |
1" BSPP |
ШИМ |
Да |
HBX-DX/C-R-3-8/PWM |
| Стержневой |
300 мм |
1" NPT |
ШИМ |
Да |
HBX-DX/C-R-3-9/PWM |
| Электронная часть для HBX-DX/C/PWM |
ШИМ |
Да |
ШИМ |
| В сборе с фильтром |
DN20 (3/4") |
|
|
Нет |
HBX-ST-DN20 |
| В сборе с фильтром |
DN20 (3/4") |
|
Модулирующий |
Да |
HBX-ST-DN20/C |
| В сборе с фильтром |
DN20 (3/4") |
|
Шаговый |
Да |
HBX-ST-DN20/S |
| В сборе с фильтром |
DN20 (3/4") |
|
ШИМ |
Да |
HBX-ST-DN20/PWM |
| В сборе с фильтром |
DN25 (1") |
|
|
Нет |
HBX-ST-DN25 |
| В сборе с фильтром |
DN25 (1") |
|
Модулирующий |
Да |
HBX-ST-DN25/C |
| В сборе с фильтром |
DN25 (1") |
|
Шаговый |
Да |
HBX-ST-DN25/S |
| В сборе с фильтром |
DN25 (1") |
|
ШИМ |
Да |
HBX-ST-DN25/PWM |
| В сборе с фильтром |
DN40 (1½") |
|
|
Нет |
HBX-ST-DN40 |
| В сборе с фильтром |
DN40 (1½") |
|
Модулирующий |
Да |
HBX-ST-DN40/C |
| В сборе с фильтром |
DN40 (1½") |
|
Шаговый |
Да |
HBX-ST-DN40/S |
| В сборе с фильтром |
DN40 (1½") |
|
ШИМ |
|
HBX-ST-DN40/PWM |
| В сборе с фильтром |
DN50 (2") |
|
|
|
HBX-ST-DN50 |
| В сборе с фильтром |
DN50 (2") |
|
|
|
HBX-ST-DN50-SS |
| В сборе с фильтром |
DN50 (2") |
|
Модулирующий |
Да |
HBX-ST-DN50/C |
| В сборе с фильтром |
DN50 (2") |
|
Модулирующий |
Да |
HBX-ST-DN50-SS/C |
| В сборе с фильтром |
DN50 (2") |
|
Шаговый |
Да |
HBX-ST-DN50-S |
| В сборе с фильтром |
DN50 (2") |
|
Шаговый |
Да |
HBX-ST-DN50-SS/S |
| В сборе с фильтром |
DN50 (2") |
|
ШИМ |
Да |
HBX-ST-DN50-PWM |
| В сборе с фильтром |
DN50 (2") |
|
ШИМ |
Да |
HBX-ST-DN50-SS/PWM |
| В сборе с фильтром |
DN65 (2½") |
|
|
Нет |
HBX-ST-DN65 |
| В сборе с фильтром |
DN65 (2½") |
|
|
Нет |
HBX-ST-DN65-SS |
| В сборе с фильтром |
DN65 (2½") |
|
Модулирующий |
Да |
HBX-ST-DN65/C |
| В сборе с фильтром |
DN65 (2½") |
|
Модулирующий |
Да |
HBX-ST-DN65-SS/C |
| В сборе с фильтром |
DN65 (2½") |
|
Шаговый |
Да |
HBX-ST-DN65/S |
| В сборе с фильтром |
DN65 (2½") |
|
Шаговый |
Да |
HBX-ST-DN65-SS/S |
| В сборе с фильтром |
DN65 (2½") |
|
ШИМ |
Да |
HBX-ST-DN65/PWM |
| В сборе с фильтром |
DN65 (2½") |
|
ШИМ |
Да |
HBX-ST-DN65-SS/PWM |
| В сборе с фильтром |
DN80 (3") |
|
|
Нет |
HBX-ST-DN80 |
| В сборе с фильтром |
DN80 (3") |
|
Модулирующий |
Да |
HBX-ST-DN80/C |
| В сборе с фильтром |
DN80 (3") |
|
Шаговый |
Да |
HBX-ST-DN80/S |
| В сборе с фильтром |
DN80 (3") |
|
ШИМ |
Да |
HBX-ST-DN80/PWM |
| В сборе с фильтром |
DN100 (4") |
|
|
Нет |
HBX-ST-DN100 |
| В сборе с фильтром |
DN100 (4") |
|
Модулирующий |
Да |
HBX-ST-DN100/C |
| В сборе с фильтром |
DN100 (4") |
|
Шаговый |
Да |
HBX-ST-DN100/S |
| В сборе с фильтром |
DN100 (4") |
|
ШИМ |
Да |
HBX-ST-DN100/PWM |
| В сборе с фильтром |
DN125 (5") |
|
|
Нет |
HBX-ST-DN125 |
| В сборе с фильтром |
DN125 (5") |
|
Модулирующий |
Да |
HBX-ST-DN125/C |
| В сборе с фильтром |
DN125 (5") |
|
Шаговый |
Да |
HBX-ST-DN125/S |
| В сборе с фильтром |
DN125 (5") |
|
ШИМ |
Да |
HBX-ST-DN125/PWM |
| В сборе с фильтром |
DN150 (6") |
|
|
Нет |
HBX-ST-DN150 |
| В сборе с фильтром |
DN150 (6") |
|
Модулирующий |
Да |
HBx-ST-DN150/C |
| В сборе с фильтром |
DN150 (6") |
|
Шаговый |
Да |
HBX-ST-DN150/S |
| В сборе с фильтром |
DN150 (6") |
|
ШИМ |
Да |
HBX-ST-DN150/PWM |
| В сборе с фильтром |
DN200 (8") |
|
|
Нет |
HBX-ST-DN200 |
| В сборе с фильтром |
DN200 (8") |
|
Модулирующий |
Да |
HBX-ST-DN200/C |
| В сборе с фильтром |
DN200 (8") |
|
Шаговый |
Да |
HBX-ST-DN200/S |
| В сборе с фильтром |
DN200 (8") |
|
ШИМ |
Да |
HBX-ST-DN200/PWM |
|
