HBSO

HBSO – Датчик уровня масла

Для обнаружения масла в холодильных системах

Датчик уровня HBSO1 (PAO, PEO & минеральное масло) и HBSO2 (PAG масло) предназначен для выявления наличия обычных смазочных масел в холодильных системах.

Как правило, он устанавливается в компрессоре и/или в маслоотделителе, однако, он также подходит для установки в других местах в масляной системе.

Принцип измерения датчика делает его уникальным для этих целей, поскольку позволяет ему, среди прочего, выявлять масло без обнаружения хладагента.

Он откалиброван таким образом, что на него не действует струя масла и допускается наличие лишь незначительного количества пены. Датчик также выдерживает высокое давление и температуру.





HBSO1 пригоден для использования на холодильных системах с CO2, работающих как в докритических, так и в сверхкритических режимах. Датчик не совместим с компрессорами спирального типа.
Особенности датчика Применение Технические данные Код заказа Скачать
  • Проверенный и надежный датчик с транзисторным выходом NPN / PNP  и типом выходного сигнала NO / NC
  • Разборная конструкция позволяет легко установить датчик и производить диагностику. Электронная часть может быть легко демонтирована
  • Предназначен для холодильной промышленности - максимальное давление до 150 бар
  • Светодиодная индикация
  • Работает при температуре масла 0...80°C и 0...120°C (HT)
  • Для PAG масла следует использовать HBSO2
Чертеж
HBSO1-xxx/xx-1 (стандартная версия)
HBSO1-xxx/xx-2-HT (высокотемпературная версия)

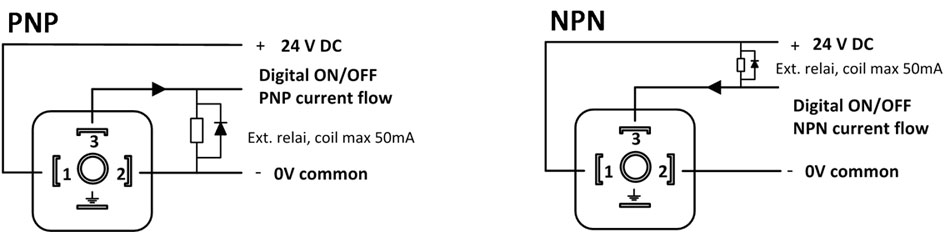

Схема подключения

Источник питания  Механические характеристики
Источник питания  24 В постоянного тока ±10%  Резьбовое соединение 1/2", 3/4”, 1 1/8"
Ток потребления  макс 50 мА Применяемые материалы – механические части  AISI 304 / PTFE
Разъем  DIN 43 650 Применяемые материалы – электронные части  нейлон 6 (PA)
 Выход  Размер  192/238 x 52 x 40 мм
Транзисторный вывод  PNP или NPN Вес  300 г
Функция вывода  NO или NC Тип  прямой
Условия окружающей среды Индикация
Температура окружающей среды:  -20…+50°C Светодиодная индикация  4 светодиода (красные)
Температура масла  0…+80°C
 0…+120°C (HT)
Сертификаты
Максимальное рабочее давление  150 бар Электромагнитное излучение (ЭМИ):  EN61000-2
Водостойкость  IP65 ГОСТ Р  No 0903044
Вибрации  IEC 68-2-6 (4g) Аксессуары
    Адаптер  HBPA
    Блок питания  HBS/ADAP/FLANGE
Выход Тип резьбы Код заказа
 PNP / NO  1/2" NPT   HBSO1-PNP/NO-1
 PNP / NC   1/2" NPT   HBSO1-PNP/NC-1
 PNP / NO   3/4" NPT   HBSO1-PNP/NO-2
 PNP / NC   3/4" NPT   HBSO1-PNP/NC-2
 PNP / NO   1/2" BSPP   HBSO1-PNP/NO-5
 PNP / NC   1/2" BSPP   HBSO1-PNP/NC-5
 PNP / NO   3/4" BSPP   HBSO1-PNP/NO-6
 PNP / NC   3/4" BSPP   HBSO1-PNP/NC-6
 PNP / NO   1 1/8" UNEF   HBSO1-PNP/NO-7
 PNP / NC   1 1/8" UNEF   HBSO1-PNP/NC-7
 NPN / NO   1/2" NPT  HBSO1-NPT/NO-1
 NPN / NC   1/2" NPT  HBSO1-NPN/NC-1
 NPN / NO   3/4" NPT  HBSO1-NPN/NO-2
 NPN / NC   3/4" NPT  HBSO1-NPN/NC-2
 NPN/NO  1/2" BSPP  HBSO1-NPN/NO-5
 NPN/NC  1/2" BSPP  HBSO1-NPN/NC-5
 NPN/NO  3/4" BSPP  HBSO1-NPN/NO-6
 NPN/NC  3/4" BSPP  HBSO1-NPN/NC-6
 NPN/NO  1 1/8" UNEF  HBSO1-NPN/NO-7
 NPN/NC  1 1/8" UNEF  HBSO1-NPN/NC-7
 PNP/NO  3/4" NPT  HBSO1-PNP/NO-2-HT
 PNP/NO  1/2" BSPP  HBSO1-PNP/NO-5-HT
 PNP/NO  3/4" BSPP  HBSO1-PNP/NO-6-HT
 NPN/NO  3/4" NPT  HBSO1-NPN/NO-2-HT
 NPN/NO  1/2" BSPP  HBSO1-NPN/NO-5-HT
 NPN/NO  3/4" BSPP  HBSO1-NPN/NO-6-HT
 PNP / NO  1/2" NPT   HBSO2-PNP/NO-1
 PNP / NC   1/2" NPT   HBSO2-PNP/NC-1
 PNP / NO   3/4" NPT   HBSO2-PNP/NO-2
 PNP / NC   3/4" NPT   HBSO2-PNP/NC-2
 PNP / NO   1/2" BSPP   HBSO2-PNP/NO-5
 PNP / NC   1/2" BSPP   HBSO2-PNP/NC-5
 PNP / NO   3/4" BSPP   HBSO2-PNP/NO-6
 PNP / NC   3/4" BSPP   HBSO2-PNP/NC-6
 PNP / NO   1 1/8" UNEF   HBSO2-PNP/NO-7
 PNP / NC   1 1/8" UNEF   HBSO2-PNP/NC-7
 NPN / NO   1/2" NPT  HBSO2-NPT/NO-1
 NPN / NC   1/2" NPT  HBSO2-NPN/NC-1
 NPN / NO   3/4" NPT  HBSO2-NPN/NO-2
 NPN / NC   3/4" NPT  HBSO2-NPN/NC-2
 NPN/NO  1/2" BSPP  HBSO2-NPN/NO-5
 NPN/NC  1/2" BSPP  HBSO2-NPN/NC-5
 NPN/NO  3/4" BSPP  HBSO2-NPN/NO-6
 NPN/NC  3/4" BSPP  HBSO2-NPN/NC-6
 NPN/NO  1 1/8" UNEF  HBSO2-NPN/NO-7
 NPN/NC  1 1/8" UNEF  HBSO2-NPN/NC-7

*HBSO1 (PAO, PEO & минеральное масло) и HBSO2 (PAG масло)
Краткое описание HBSO

Инструкция по эксплуатации HBSO

Презентация "Интеллектуальная система управления маслом"
