- Программируемый контролер для монтажа на лицевую панель щита
- Отображение уровня 0 - 100%, аварии по низкому / высокому уровню, состояние насоса.
- 3xSPST электромеханических реле и 1xSPST твердотельное реле
- 24 В переменного / постоянного тока
|
Контроллер HBLT-C1 предназначен для поддержания и контроля уровня хладагента в циркуляционном ресивере.
|

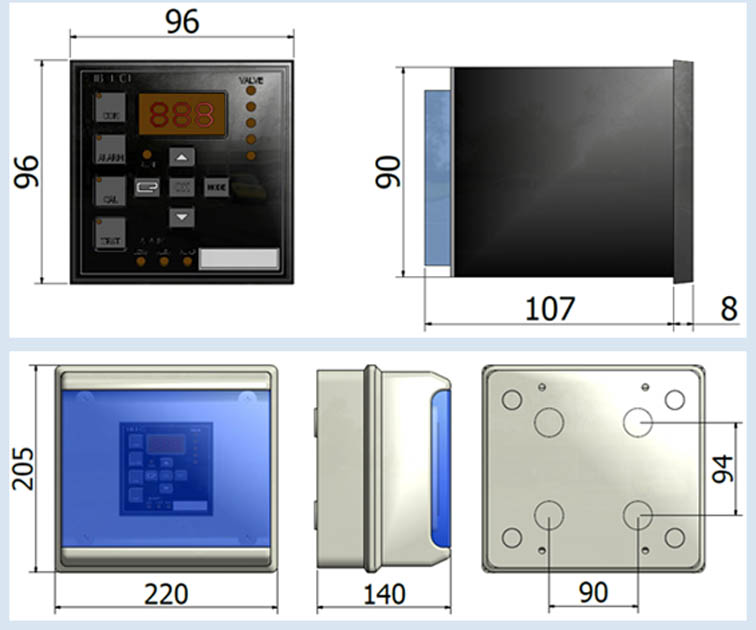

Чертеж
Схема подключения
| Источник питания |
Условия эксплуатации |
| Источник питания |
24 постоянного тока ±10% |
Температура окружающей среды |
от -20°C до +70°C |
| Ток потребления |
Max 600 mA |
Класс защиты корпуса |
IP45 |
| Подключение |
винтовой контакт |
Относительная влажность |
20…80 % |
| Сечение провода |
2,5 мм2 |
Сертификаты |
| |
Электромагнитное излучение (ЭМИ) |
EN61000-2 |
| Входы |
ГОСТ Р |
No 0903044 |
| Аналоговый вход – от датчика |
4-20 мА |
Механические характеристики
|
| Аналоговый вход – обратная связь с клапаном |
4-20 мА |
Способ монтажа |
в передней части панели |
| Функция реле |
авария - max уровень |
Габаритные размеры |
96 x 96 x 115 мм |
| Напряжение реле |
5-25 В постоянного тока |
Размер выреза |
92,8 x 92,8 мм |
| Выходы |
Материал |
Пластмасса |
| Аналоговый выход |
4-20 мА |
Дисплей |
| Нагрузка |
3 А / 24 В постоянного тока |
Цифровой дисплей |
3 цифры красного цвета |
| Выход реле |
при 24 В переменного тока/постоянного тока: 3 x 3 А |
Индикация аварии |
Светодиод (зеленый или красный) |
| при 110 В переменного тока: 3 x 5 А |
Программирование |
в передней части панели |
| при 220 В переменного тока: 3 x 5 А при 220 В переменного тока: 3 x 5 А |
Обновление |
1 раз в секунду |
| |
Индикация положения клапана |
5 светодиодов (зеленые, желтые и красные) |
|
| Исполнение |
Код заказа |
| Контроллер - 24 В постоянного тока |
HBLT-C1 |
| Контроллер в щитке с электропитанием 110/240V |
HBLT-C1-ENC |
|
Краткое руководство HBLT-C1
Инструкция по эксплуатации HBLT-C1
|
