HBLC-HFC

Датчик уровня фреонов HBLC-HFC

Датчик уровня HBLC-HFC создан для регулирования уровня фреонов в холодильных системах.

Датчик уровня фреонов HBLC-HFC является интеллектуальный датчик со встроенным микропроцессором.

Датчик выдает сигнал 4-20 мА, который пропорционален уровню жидкости.

Конструкция датчика позволяет использовать его в системах с давлением до 150 бар.



Особенности Применение Технические данные Код заказа Скачать
  • Простой датчик для измерения уровня фреона
  • Комплексное решение датчика и трансмиттера в одном устройстве
  • Легко устанавливается с помощью резьбовой втулки. Оптимальное решение по затратам
  • Светодиодная индикация источника питания и аварийного состояния
  • Разборная конструкция позволяет легко установить датчик и производить диагностику. Электронная часть может быть легко демонтирована

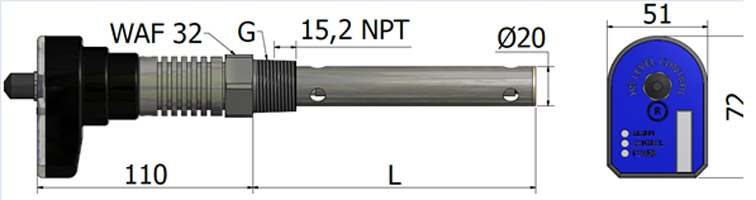

Чертеж
Схема подключения

Источник питания  Механические характеристики
Источник питания  24 В постоянного тока ±10%  Резьбовое соединение  3/4”
Ток потребления  макс 50 мА Применяемые материалы – механические части  AISI 304 / PTFE
Разъем  M12, 5 контактный-
DIN 0627
Применяемые материалы – электронные части  нейлон 6 (PA)
 Выход  Размер  зависит от типа
Аналоговый выход  4-20 мА Вес  зависит от типа
Сигнальный выход  PNP, 1 A Тип  прямой
Функция аварийного контакта NO/NC Индикация
Условия окружающей среды Светодиодная индикация  зеленый, желтый, красный
Температура окружающей среды:  -30…+50°C Сертификаты
Температура хладагента  -60…+80°C ГОСТ Р  No 0903044
Максимальное рабочее давление  100 бар Электромагнитное излучение (ЭМИ):  EN 61000-2
Водостойкость  IP65 Аксессуары
Вибрации  IEC 68-2-6 (4g) Спецификация кабеля  PUR - 5 x 0,34 mm2
    Кабель питания,
длина 5 м
 HBxC-M12/5

Длина датчика Тип резьбы Код заказа
200 mm 3/4” NPT HBLC-HFC-2-2
200 mm 3/4” BSPP HBLC-HFC-2-6
300 mm 3/4” NPT HBLC-HFC-3-2
300 mm 3/4" BSPP HBLC-HFC-3-6
400 mm 3/4” NPT HBLC-HFC-4-2
400 mm 3/4" BSPP HBLC-HFC-4-6
500 mm 3/4” NPT HBLC-HFC-5-2
500 mm 3/4" BSPP HBLC-HFC-5-6
600 mm 3/4” NPT HBLC-HFC-6-2
600 mm 3/4" BSPP HBLC-HFC-6-6
700 mm 3/4” NPT HBLC-HFC-7-2
700 mm 3/4" BSPP HBLC-HFC-7-6
800 mm 3/4” NPT HBLC-HFC-8-2
800 mm 3/4" BSPP HBLC-HFC-8-6
900 mm 3/4” NPT HBLC-HFC-9-2
900 mm 3/4" BSPP HBLC-HFC-9-6
1000 mm 3/4” NPT HBLC-HFC-10-2
1000 mm 3/4" BSPP HBLC-HFC-10-6
1100 mm 3/4” NPT HBLC-HFC-11-2
1100 mm 3/4" BSPP HBLC-HFC-11-6
1200 mm 3/4” NPT HBLC-HFC-12-2
1200 mm 3/4" BSPP HBLC-HFC-12-6
1300 mm 3/4” NPT HBLC-HFC-13-2
1300 mm 3/4" BSPP HBLC-HFC-13-6
1400 mm 3/4” NPT HBLC-HFC-14-2
1400 mm 3/4" BSPP HBLC-HFC-14-6
1500 mm 3/4” NPT HBLC-HFC-15-2
1500 mm 3/4" BSPP HBLC-HFC-15-6
1700 mm 3/4” NPT HBLC-HFC-17-2
1700 mm 3/4" BSPP HBLC-HFC-17-6
2500 mm 3/4” NPT HBLC-HFC-25-2
2500 mm 3/4" BSPP HBLC-HFC-25-6
3000 mm 3/4” NPT HBLC-HFC-30-2
3000 mm 3/4" BSPP HBLC-HFC-30-6
Электронный блок для HBLC-HFC со светодиодным дисплеем HBLC-HFC-EL-LED


Краткое руководство HBLC-HFC

Инструкция по эксплуатации HBLC-HFC
