Hermetic-Pumpen

Немецкая компания Hermetic-Pumpen является лидером в разработке и производстве надежных герметичных центробежных насосов для холодильной, химической, нефтегазовой, атомной, фармацевтической и пищевой промышленности.

Герметичные насосы HERMETIC обеспечивают безопасную и регулируемую подачу хладагентов, их отличает большой ресурс, низкие эксплуатационные затраты и простота обслуживания. Насосы HERMETIC соответствуют требованиям российских стандартов, имеют разрешение РОСТЕХНАДЗОРА на применение в РФ и допущены к эксплуатации в морских условиях.

Модельный ряд HERMETIC представлен насосами серии CNF(одноступенчатые) и САМ(R) (многоступенчатые).

Серия насосов CNF подходит для систем, где необходим низкий напор до 60 м3/ч и большие расходы жидкости. В данной серии установлено 1 рабочее колесо, диаметр которого может меняться с шагом в 1 мм.

Насосы серии CAM(R) подходит для систем, где необходим высокий напор до 140 м3/ч и небольшие расходы жидкости. В данной серии насосов применяются от 2 до 6 рабочих колес, исполнение всасывающего патрубка может быть осевым или радиальным для взаимозаменяемости с насосами WITT.



Компания Cooltech является единственным официальным представителем компании Hermetic-Pumpen в России в части насосного оборудования для холодильной промышленности. Наша компания осуществляет прямые поставки Hermetic по всему миру и эксклюзивно в Россию и страны СНГ.











С запросом можно обратиться по телефону в Санкт-Петербурге +7 (812) 648-22-33, по электронной почте info@cooltech.ru или через наши представительства в регионах.
Общее описание Модельный ряд Рабочие диапазоны Схема Опции Видео
Насосы серии CNF

Рабочий диапазон:
Подача Q: max. 50 м3/ч
Напор Н: max. 57 м.ж.ст.

Рабочие среды:
Сжиженные газы, такие как R717 (NH3), R22, С02, R134a, R404a, R11, R12. В принципе, холодильные насосы подходят для работы со всеми жидкими хладагентами. О возможности использования любых других жидкостей, пожалуйста, проконсультируйтесь с нашими специалистами.

Рабочая температура:
от -50 до +30 оC

Конструкция:
В насосах используется одноступенчатое рабочее колесо, установленное непосредственно на валу встроенного асинхронного двигателя. Корпус и рабочие колеса насосов заимствованы от химических насосов, стандартизованных по DIN/EN 22858, ISO 2858.

Насосы серии CAM
Рабочий диапазон:
Подача Q: max. 35 м3/ч/ч
Напор Н: max. 130 м.ж.ст.

Рабочие среды:
Сжиженные газы, такие как R717 (NH3), R22, С02, R134a, R404a, R11, R12, метанол, силиконовое    масло  КТЗ, бромистый литий. В принципе, холодильные насосы подходят для работы со всеми  жидкими   хладагентами. О возможности использования любых других жидкостей, пожалуйста,  проконсультируйтесь с нашими специалистами.

Рабочая температура:
от -50 до +30 оC

Конструкция:
В насосах используется многоступенчатое рабочее колесо, установленное непосредственно на валу  встроенного асинхронного двигателя.



Зарегистрировавшись на сайте HERMETIC, Вы сможете самостоятельно подобрать насос: www.hermetic-pumpen.com/en/refrigeration/pump-selection/

Характеристики CNF


Тип CNF

Привод

Насос

Двигатель

Вес

PN

Qmin
необходимый,
м3/ч

Qmax
допустимый,
м3/ч

Мощность P1/P2,
кВт

Номин.
ток при 400/480 В, А

кг

32-160

AGX 3,0

3

20

3,0/3,4

7,1

55

40

AGX 4,5

4,5/5,6

10,4

63

40-160

AGX 3,0

4

23

3,0/3,0

7,1

58

AGX 4,5

4,5/5,6

10,4

66

AGX 6,5

6,5/7,4

15,2

69

AGX 8,5

8,5/9,2

19,0

80

40-200

AGX 4,5

4

22

4,5/5,6

10,4

74

AGX 6,5

6,5/7,4

15,2

77

AGX 8,5

8,5/9,2

19,0

90

CKPx 12,0

6

13,5/15,7

31,0

122

25

50-160

AGX 4,5

8

50

4,5/5,6

10,4

77

40

AGX 6,5

6,5/7,4

15,2

80

40

AGX 8,5

8,5/9,2

19,0

91

40

CKPx 12,0

13,5/15,7

31,0

118

25

50-200

AGX 6,5

8

50

6,5/7,4

15,2

82

40

AGX 8,5

8,5/9,2

19,0

96

40

CKPx 12,0

13,5/15,7

31,0

125

25


Характеристики CAM / CAMR исполнения


Тип

Привод

Насос

Двигатель

Вес

PN

Qmin
необходимый,
м3/ч

Qmax
допустимый,
м3/ч

Мощность P1/P2,
кВт

Номин.
ток при 400/480 В, А

кг

CAM 1/2

AGX 1,0

0,5

5,0

1,0/1,2

2,7

27

40

CAM 1/3

AGX 1,0

0,5

5,0

1,0/1,2

2,7

28

40

CAM 1/4

AGX 1,0

0,5

5,0

1,0/1,2

2,7

29

40

CAM 1/5

AGX 1,0

0,5

5,0

1,0/1,2

2,7

30

40

CAM 2/2

CAMR 2/2

AGX 3,0

1,0

13,0

3,0/3,4

7,1

48

40

AGX 4,5

14,0

4,5/5,6

10,4

56

40

CAM 2/3

CAMR 2/3

AGX 3,0

1,0

13,0

3,0/3,4

7,1

52

40

AGX 4,5

14,0

4,5/5,6

10,4

60

40

AGX 6,5

14,0

6,5/7,5

15,2

63

40

CAM 2/4

CAMR 2/4

AGX 3,0

1,0

14,0

3,0/3,4

7,1

56

40

AGX 4,5

4,5/5,6

10,4

68

40

AGX 6,5

6,5/7,5

15,2

71

40

CAM 2/5
CAMR 2/5

AGX 3,0

1,0

14,0

3,0/3,4

7,1

60

40

AGX 4,5

4,5/5,6

10,4

74

40

AGX 6,5

6,5/7,5

15,2

77

40

CAM 2/6
CAMR 2/6

AGX 3,0

1,0

14,0

3,0/3,4

7,1

64

40

AGX 4,5

4,5/5,6

10,4

78

40

AGX 6,5

6,5/7,5

15,2

81

40

CAM 3/2

AGX 8,5

6,0

30,0

8,5/9,7

19,0

120

40

CKPx 12,0

13,5/15,7

31,0

150

25/40

CAM 3/3

AGX 8,5

6,0

30,0

8,5/9,7

19,0

138

40

CKPx 12,0

13,5/15,7

31,0

168

25/40

CKPx 19,0

22,0/25,0

49,5

213

25/40

CAM 3/4

CKPx 12,0

6,0

35,0

13,5/15,7

31,0

186

25/40

CKPx 19,0

22,0/25,0

49,5

231

25/40

Рабочие диапазоны для CNF

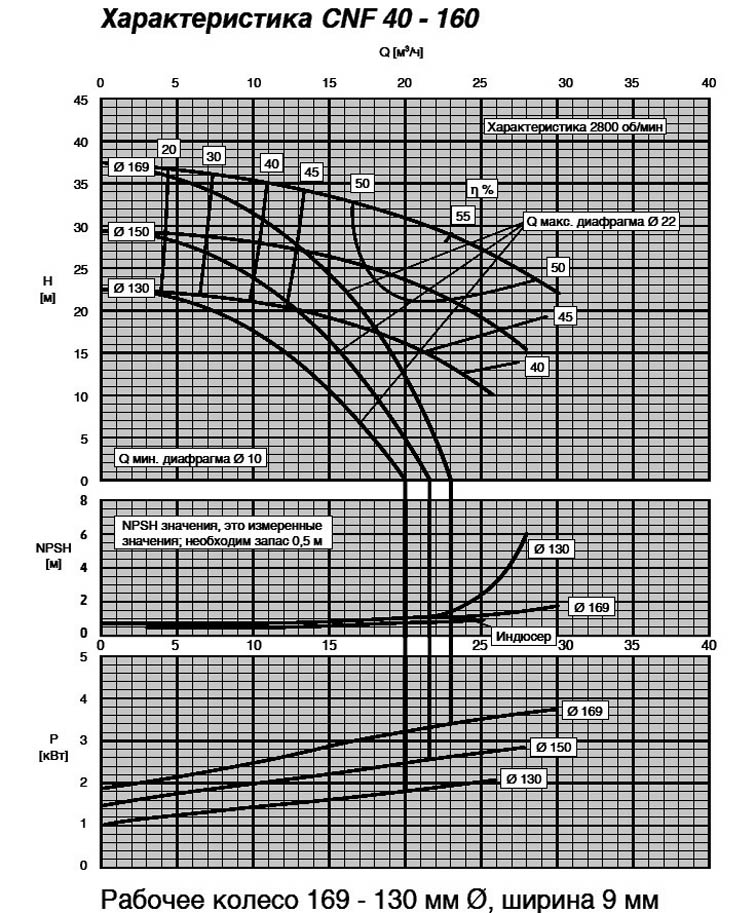

CNF 40-160

CNF 40-200

CNF 50-160

CNF 50-200

Рабочие диапазоны для CAM

CAM1

CAM2 и CAMR 2

CAM3

CNF

CAM1/САМ2

CAMR2

CAM3

Индуктор обычно используют для снижения требуемой величины подпора насоса, если имеющийся подпор недостаточен. Часто их устанавливают в случаях, когда сопротивление всасывающего трубопровода не может быть точно определено или не известна величина подпора, либо имеется возможность изменения парциального давления насыщенного пара для перекачиваемой жидкости.
Кроме того, индукторы особенно подходят для перекачки жидкостей с растворенными газами. В обоих случаях индуктор служит для предотвращения кавитации.

Диафрагмы. Установив 2 диафрагмы возможно защитить насосы HERMETIC от опасных режимов работы.


Регулятор постоянного расхода предназначен для установки на стороне нагнетания насоса жидкого хладагента. Эти регуляторы точно регулируют расход и позволяют насосам безопасно работать в таком диапазоне, где насосы с диафрагмами не могут работать должным образом.
Не требуется какого-либо регулярного обслуживания и перенастройки регулятора постоянного расхода.
При заказе регулятора необходимо указывать характеристики перекачиваемой жидкости, особенно ее плотность.

Принцип работы герметичных хладагентных насосов Hermetic CNF

Принцип работы герметичных хладагентных насосов Hermetic CAM
